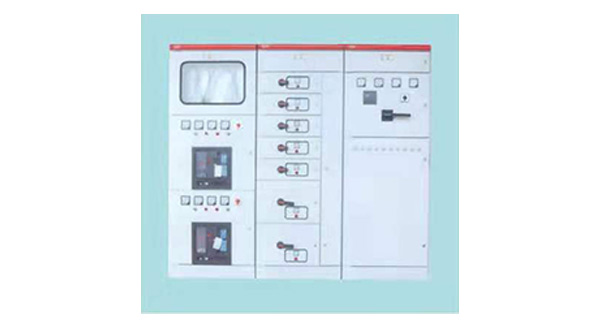

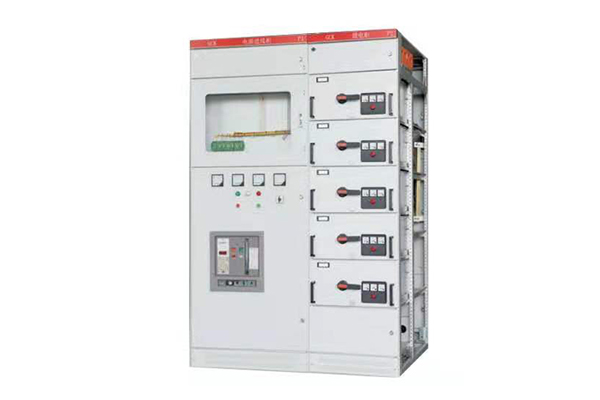

產品概述

GCK(功能等同于或優于GCL)低壓;主抽出式成套開關設備(以下簡稱“開關設備”)適用于額定工作電壓380V，交流三相四線、三相五線系統，作為電力系統的發電廠、變電站，工礦企業和高層建筑中受電，饋電，無功功率補償、電能計量，照明及電機集中控制之用。

本產品符合:GB7251《低壓成套開關設備和控制設備》，JB/T9661《低壓抽出式開關設備》、IEC439低壓成套開關設備和控制設備標準。

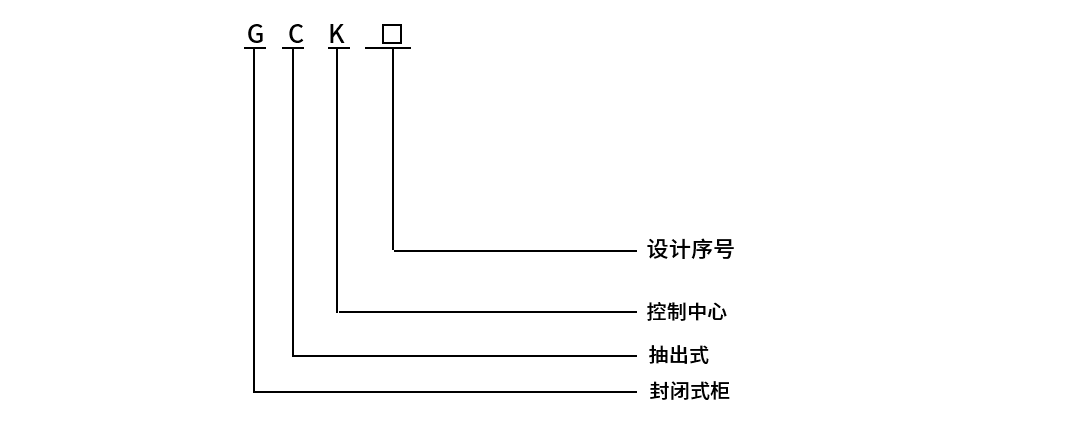

型號及含義

環境使用條件

1、海拔高度:2000m及以下。
2、環境溫度:-5C~+40C，日平均溫度不高于+35.
3、相對濕度:在溫度為+40C時不超過50%;在溫度較低時允許有較高的相對濕度，有可能偶然產生凝露;例如+20C時為90%。
4、沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。5、與垂直面傾斜不超過5"。
6、適用于以下溫度的運輸和儲存過程，-25C~+55C，在短時間內(不超過24h)不超過+70C.
7、如上述使用條件不能滿足時，應由用戶在訂貨時向本公司提出，協商解決。

主要技術參數

1、額定絕緣電壓:660V、1000V;
2、額定工作電壓:380V、660V:
3、輔助電路額定電壓:AC220V、380、DC110V、220V;
4、額定頻率:50Hz~(60)Hz;
5，額定電流:水平母線s3150A;垂直母線630A、800A，1200A
6、額定短時耐受電流:50、80kA/1s，中性母線30kA/1s;
7、額定峰值電流:105kA/0.1s，50kA(有效值);
8、功能單元(抽屜)分?jǐn)嗄芰?50kA(有效值);
9、外殼防護等級:IP30、IP40;
10、母線設置:三相四線制、三相五線制;
11、操作方式:就地、遠方、自動

結構特點

GCK的基本框架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過螺釘堅固互相連接成基本柜架，再按需要加上門，擋板，隔板、抽屜，安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點。
1、柜架
柜架采用C型材組裝而成，柜架零件及專用配套零件由本公司配套供貨，保證柜體的精度和質量。
1.1零部件的成型尺寸，開孔尺寸，設備間隔實行模數化。(模數E=20mm，下同)。
1.2內部結構件采用鍍鋅處理。

1.3柜體頂蓋為可折卸式,拿掉頂蓋可以看到柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
1.4外部經磷化處理;然后采用靜電環氧粉末噴涂。
1.5柜架分成母線室、功能單元室，電纜室三個相互隔離區間?？煞乐故鹿蕯U(kuò)散和便于帶電維修。

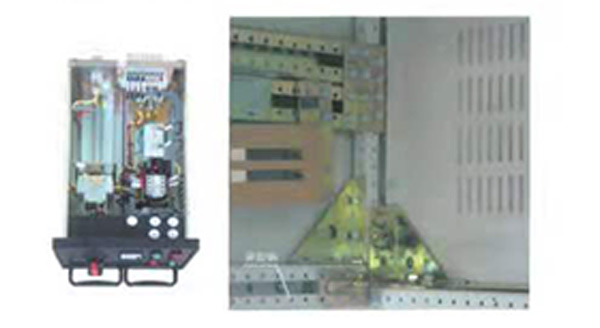

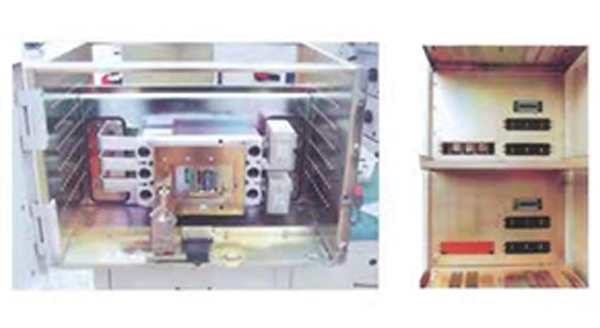

2.功能單元(抽屜部分)
2.1功能單元:饋電單元。電動機單元、公用電源單元。
2.2抽屜單元高度模數為200mm ,分為1/2單元，1單元、1.5單元. 2單元，3單元五個尺寸系列，單元回路額定電流630A以下。
2.3每臺MCC柜最多能安裝9個- -單元的抽屜或18個1/2單元的抽屜。
2.4隔室的門板由主開關的操作機構與抽屜進行機械連鎖.主開關在合閘位置時.抽屜不能抽出。
2.5主開關的操作機構可用一-把掛鎖鎖定在合閘或分閘位置,可安全地進行電器設備的維修。
2.6功能單元背面具有主要電路進出線插頭。輔助電路二次插頭及接地插頭。
2.7接地插頭使抽民屜在分離試驗連接位置時,保證了保護電路的連續性。
2.8功能單元隔室采用金屬隔板隔開。
2.9隔室中的活門。隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母線。
2.10抽屜單元采用旋轉式推進機構,具有三位置功能，操作簡間可靠。

2.11抽屜操作機構說明

CJ-5抽屜推進機構(以下簡稱機構)是采用螺旋軌跡沿定位件運動方式，實現功能單元推進和推出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關試驗位置時可進行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。本產品體積小、安裝方式靈活性能可靠。
